产品特点

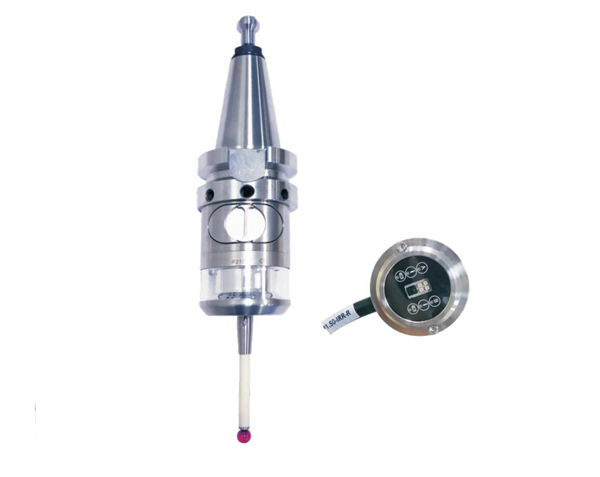

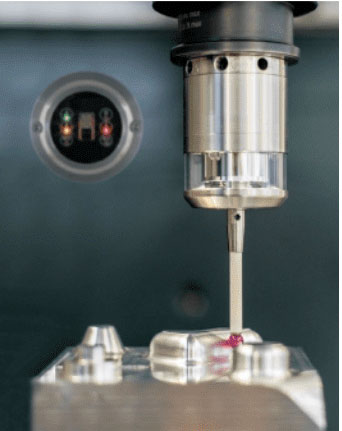

| 数控机床线上测量探头（CNC测头） 定义： 以机床硬件为载体，完成智能自动测量，在CNC内 产品加工过程中，可调动调用刀架上安装的测头， 实时测量当前加工位置的偏差，并可自动补偿刀损 误差，可完美解决刀损导致批量加工产品尺寸质量 不合格的问题。 ●硬体：机床模组、机床对刀仪等； ●软体：巨集程式、专用3D测量软体等。 |  |
技术参数
型号 | OMI40.02 | OMI40.02i |
单向重复性 | 2 Sigma 0.5μm | 2 Sigma 1 μm |
推荐触测速度 | 254mm/min --2000mm/min | N/A |
触测方向 | ± X; ± Y; -Z | ± X; ± Y; -Z |
测针Z 大位移 | XY ±12,5 °; Z –6mm | XY ±12.5 °; Z –6.5mm |
触测力(50mm 测针 ) | Z = 5.7N 、X/Y = 1N | Z = 4.0N 、X/Y = 0.4~0.8N |
电池 | 2x3.6V Battery 、Type ½ AA (IEC) | 2x3.6V Battery 、Type ½AA (IEC) |
电池寿命 | 可连续使用达 700h | 360 天 |
重量（不含刀柄） | 390g | 280g |
使用温度范围 | 10°-50°C | 0 °-60°C |
材料 | 不锈钢+天然玻璃 | 不锈钢 +天然玻璃 |
信号传输 | High Date Rate+ | 光学传输 |
发射传输角度 | 轴向120°，周向 360° | 360°沿测头轴 |
发射传输距离 | 4m-7m 可调 | 5m |
在机测量模组的优势

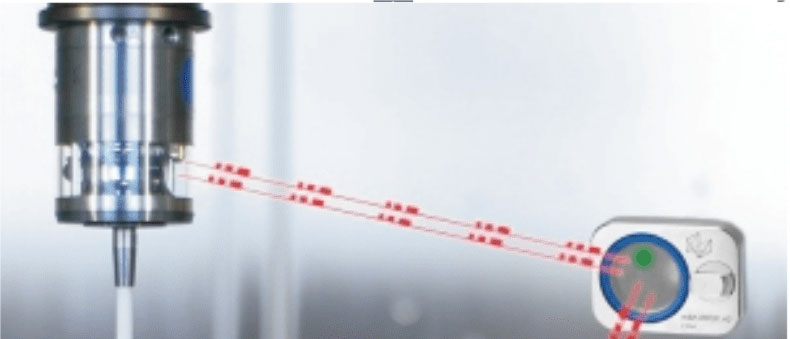

专为机床环境设计HDR+红外传输系统，可以避免可见光干扰，智能过滤高速预触发系统，碰撞检测，隔热技术，超长的电池续航能力，连续700小时使用。不同于应用广泛的50Hz和60Hz，使用455kHz，高传输速率的信号安全传输，360度发射装置，极大的信号范围，优化的电池使用策略，得益于HDR+的双向激活技术。
简单实用的操作
坚固的结构 | 适合车间的操作 | 坚固的保护 |
结构小巧 占用空间小 极小的Z向空间需求 Z 小的触发空间 可以使用很小的刀柄 | 免工具快速电池更换 简单的测针更换 简单的跳动调节 不锈钢结构保证 系统刚性和稳定性 | 天然玻璃保护罩 不锈钢外壳 无塑料组件 电池仓双密封环 防水等级为Z 高的IP68等级 防扭机械结构 |
